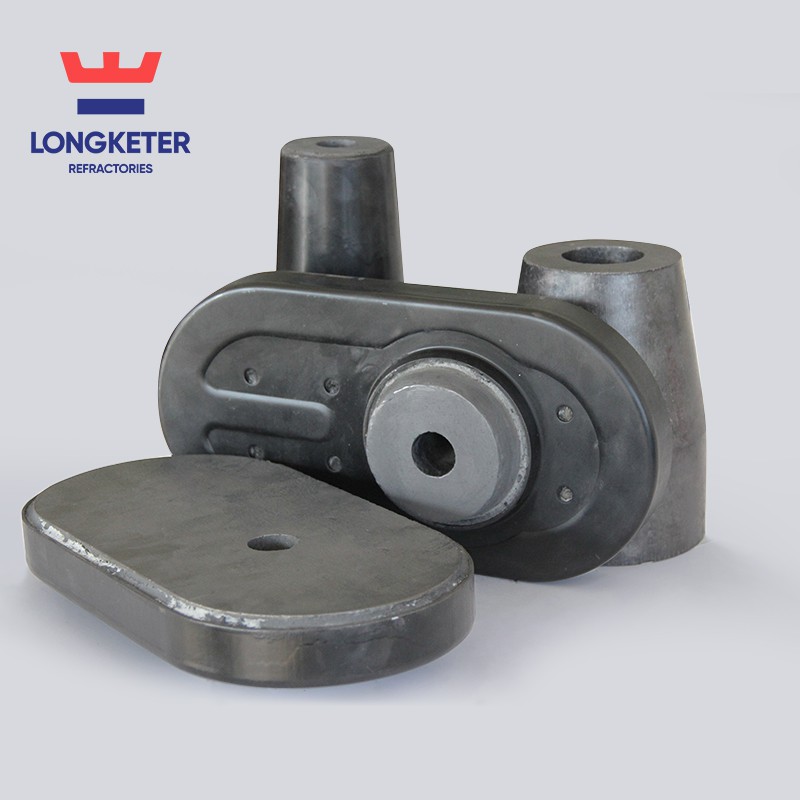

Tulenkestävät liukuporttilevy

Liukulevyjen tyypit ja toimintaperiaatteet: Liukusuutinlaite koostuu tulenkestävästä materiaalista valmistetuista ylä- ja alaliukulevyistä sekä mekaanisesta käyttörakenteesta, ja se asennetaan senkan pohjan ulkopuolelle. Ylempi liukulevy on kiinteä ja alempi liukulevy on liikuteltava. Tulenkestävien liukuovien levyjen toimintatavan mukaan se voidaan jakaa kolmeen luokkaan: 1) Lineaarinen edestakaisin liikkuva tyyppi: 2) Lineaarinen työntötyyppi: 3) Pyörivä tyyppi. Vetotankoa ajamalla tulenkestävät liukuporttilevyt liukuvat edestakaisin suorassa linjassa. Kun ylemmän ja alemman tulenkestävän liukuoven levytiilien valureiät ovat porrastettuja, ylempi suutinreikä täytetään tyhjennyshiekalla ja teräskauha voidaan ladata teräksellä; kun valureiät menevät päällekkäin, tyhjennyshiekka virtaa automaattisesti ulos ja sitten kaato, ja kaatonopeutta voidaan ohjata valureikien limitysasteella.

Liukulevy on avainkomponentti, joka määrittää liukusuuttimen toiminnan ja jolla on rooli sulan teräksen virtauksen ohjauksessa ja säätelyssä. Johtuen liukulevyn toistuvasta kosketuksesta korkean lämpötilan -sulan teräksen kanssa (etenkin valureiän osaan), korroosio on vakavaa ja käyttöolosuhteet ankarat. Tulenkestävältä luistilevyltä vaaditaan hyviä ominaisuuksia, kuten korkea lujuus, korroosionkestävyys ja kuoriutumiskestävyys. Valamisen aikana varmistetaan, ettei sula teräs pääse vuotamaan tulenkestävän liukuoven levyjen väliin. Tulenkestävällä liukuportilla on oltava seuraavat ominaisuudet

(1) Liukupinnan tasaisuus<0.05mm

(2) Korkea mekaaninen lujuus

(3) Vahva kestävyys sulan teräksen ja sulan kuonan aiheuttamaa eroosiota vastaan;

(4) Erinomaiset antioksidanttiominaisuudet

(5) Hyvä lämpöshokkivakaus.

Senkan liukusuuttimen tiivistyssuoja on pääasiassa yläsuuttimen ja ylemmän liukulevyn sekä alemman liukulevyn ja alasuuttimen välisessä liitoksessa. Kaatoprosessin aikana, yleensä yhden tai kahden sulan teräksen uunin kaatamisen jälkeen, alempi liukulevy ja tyhjennysaukko on vaihdettava ja koottava uudelleen. Tiivistyssuojassa käytetään kuitu- tai savitiivistetyynyjä sulan teräksen korkean puhtauden ja valulaatan sisäisen laadun tasaisuuden varmistamiseksi.

palaa tulenkestäväksi liukuportin levy

Poltetussa alumiinihiililiukulevyssä ei vain orgaaninen sideaine hiilty ja koksaa polton aikana muodostaen hiilisidoksen tiileen, vaan myös lisäaineet, kuten metallinen pii, voivat yhdistyä hiilen kanssa muodostaen Siciä, kun se pelkistetään ja poltetaan<1300°C. , and a ceramic bond is formed within the brick body. Therefore, there is a dual bonding system of ceramic bonding and carbon bonding in the fired aluminum carbon sliding plate. It significantly improves the strength of the refractories slide gate plate, and even after the carbon is burned out during use, it can maintain sufficient residual strength because it is a ceramic bonding system. After the refractories slide gate plate is burned, it is usually soaked in oil. Vertical or horizontal vacuum-pressurized oil immersion devices are generally used in oil immersion. After the slide is preheated, put it into the oil immersion tank, and evacuate it to a vacuum℃of 650mmHg or above, introduce heated tar or asphalt, and pressurize the oil to 8~16kgf/cm2 or higher to make the tar or asphalt Being sucked into the open air holes of the refractories slide gate plate. The cast holes in the refractories slide gate plate can be made during molding, or they can be formed into a whole plate without holes and then drilled later. Most people think that drilling is beneficial to improve the quality of the refractories slide gate plate. In addition, wrapping and hooping the refractories slide gate plate with thin iron sheets is considered an important measure to ensure the safe use of the refractories slide gate plate. It can prevent the refractories slide gate plate from breaking during use, and because this metal hoop is wrapped very tightly, it has limitations. The propagation of cracks in materials, especially the effect of crack opening.

Tehokas tulenkestävä liukuportti

Se on ei--palava alumiininen, hiilestä valmistettu, tulenkestävä liukuportti, jolla on suhteellisen yksinkertainen prosessi, alhainen hinta ja hyvä käyttövaikutus. Tällaisten tulenkestävien liukuporttilevyjen ainesosat ovat samanlaiset kuin poltettujen tulenkestävien liukuporttilevyjen. Se käyttää raaka-aineita, kuten korundia, mulliittia, korundia, hiutalegrafiittia, piikarbidia ja piijauhetta, ja lisää fenolihartsia sideaineena. Sekoituksen, muovauksen, lämpökäsittelyn ja mekaanisen käsittelyn jälkeen Se on valmis tuote. Verrattuna poltettuihin alumiinihiilitulenkestäviin liukuportteihin, palamattomat tulenkestävät liukuporttilevyt eivät vaadi polttoa, öljyupottelua ja retorttilämpökäsittelyä valmistuksen aikana, mikä yksinkertaistaa tuotantoprosessia, mutta lujuus on pienempi ja huokoisuus hieman suurempi. Käytäntö on osoittanut, että ei--palavalla liukulevyllä on hyvä vaikutus käytettäessä keskikokoisten-muuntimien ja sähköuunien kauhoissa, ja jotkut jopa ylittävät palavan-öljyyn upotetun liukulevyn.

Kuinka asentaa ja käyttää tulenkestäviä liukuporttilevyjä

Liukulevyn ja suuttimen välisen palosaven määrän ja kovuuden tulee olla sopiva, jotta liitos olisi tasainen ja sopiva lujuus lisäämään suuttimen itse-avautumisnopeutta, välttämään hapen palamista ja valumista, vähentämään liukulevyn hapettumista ja reiän laajenemista, jotta suutin ei "kääntyisi" sulaa terästä kaadettaessa. "Kuonan" -ilmiön esiintymistä tulisi vähentää kuonan eroosion vähentämiseksi liukulevyn pinnalla. Kun ohjataan jatkuvan valuteräksen virtausta ja suljetaan toiminto kaatamisen jälkeen, isku 1 tulee säästää puhaltamalla happea jäännösteräksen poistamiseksi ja estämään jäännösteräksen virheellinen käyttö ja liukulevyn liiallinen laajeneminen.
